Изделие с ручным управлением

Проверка соответствия гарантийным размерам происходит в 2 этапа:

1. Проверяется максимальная высота намотки выбранной ткани (см. вкладку «Максимальные намотки»)
2. Проверяется возможность изготовления изделия по диаграммам в зависимости от размеров изделия и группы ткани. (см. ниже диаграммы предельных размеров)

Гарантийное соотношение Ширина : Высота = 1 : 3

Равномерность наматывания ткани на трубу в изделии гарантируется только в том случае, когда высота изделия не превышает его ширину более чем в три раза.

Изделие с электроприводом

1. Определяем категорию выбранной ткани по таблице и проверяем максимальную высоту намотки (табл макс намоток).
2. Проверяем возможность изготовления по диаграмме в зависимости от категории ткани и размеров изделия

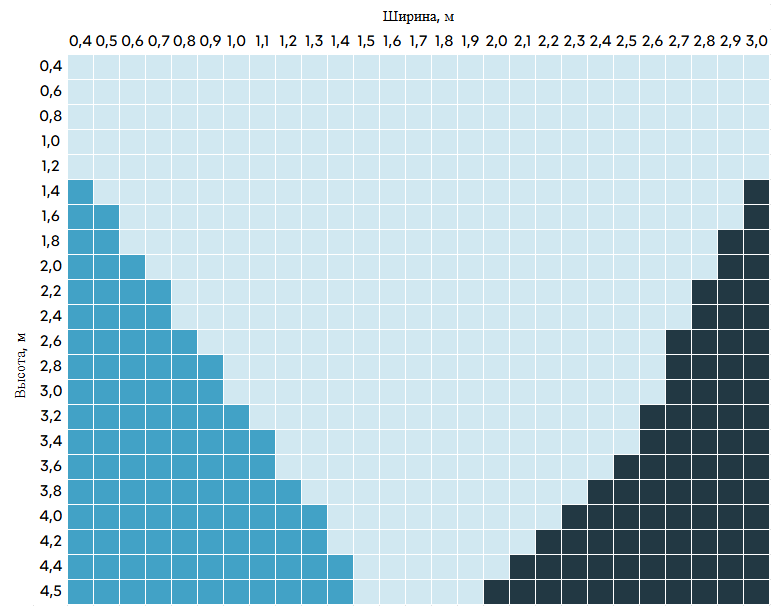

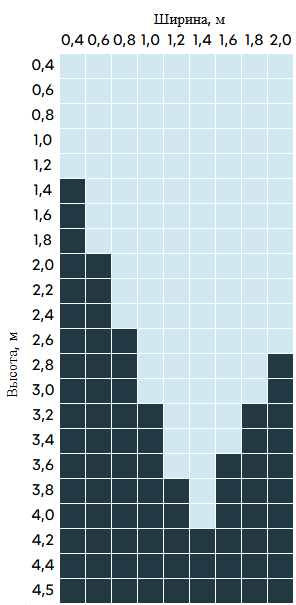

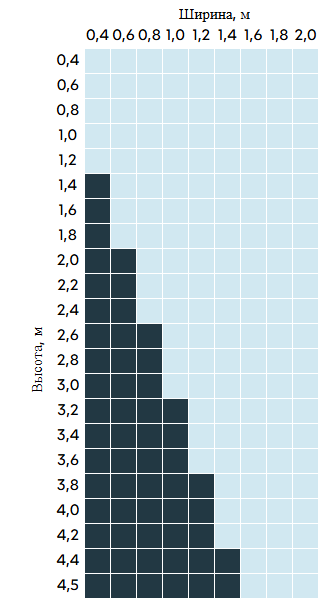

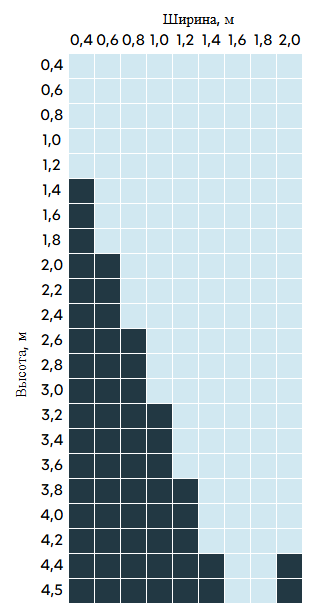

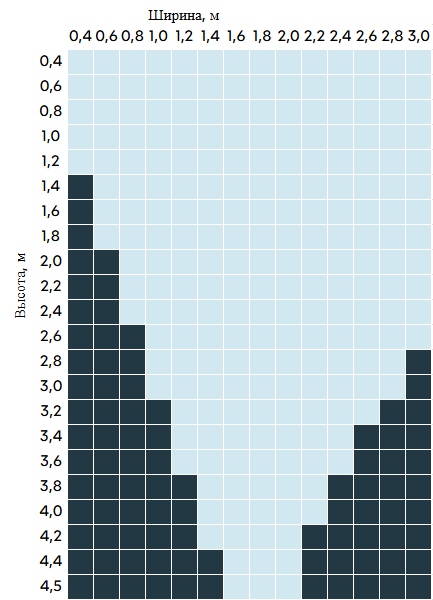

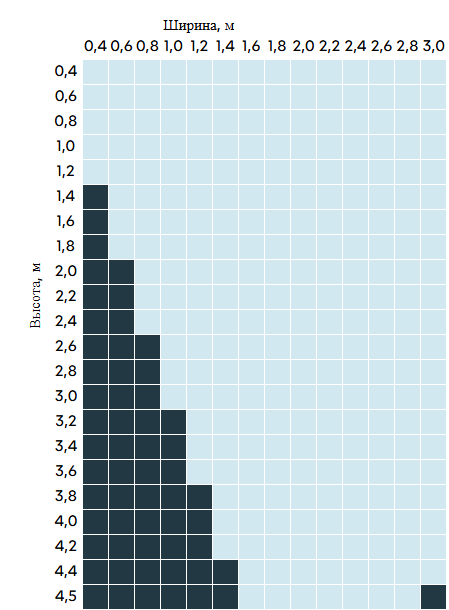

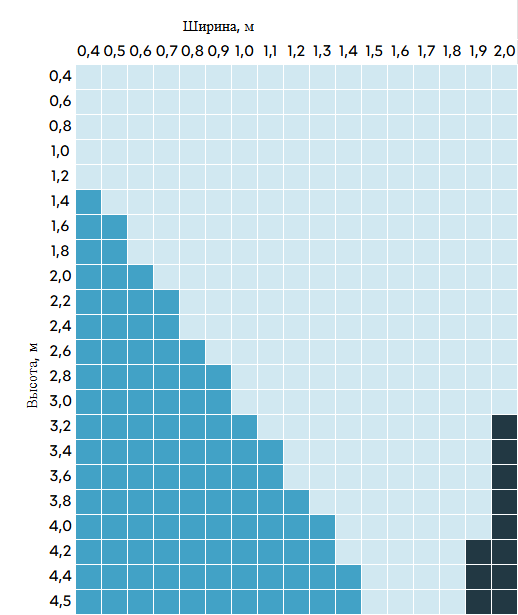

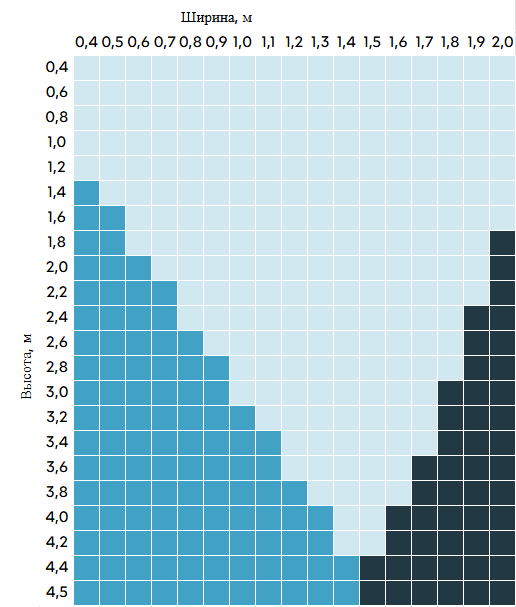

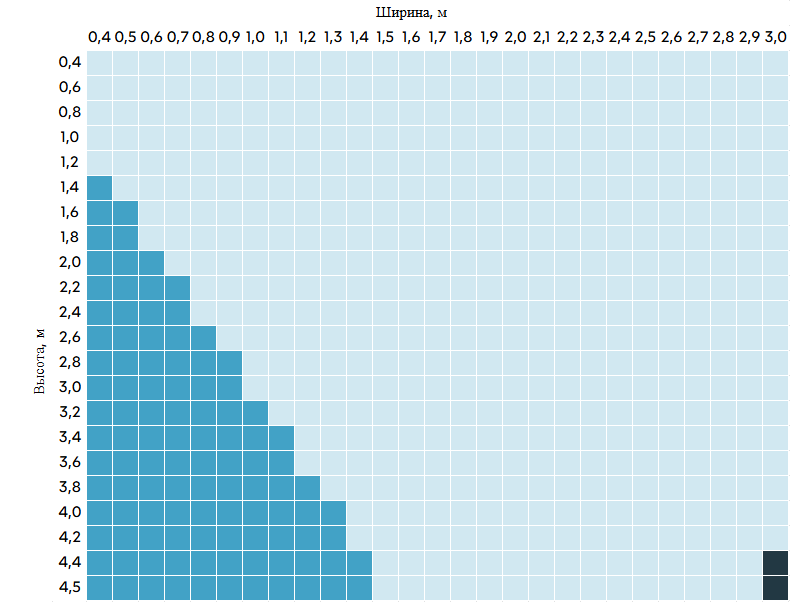

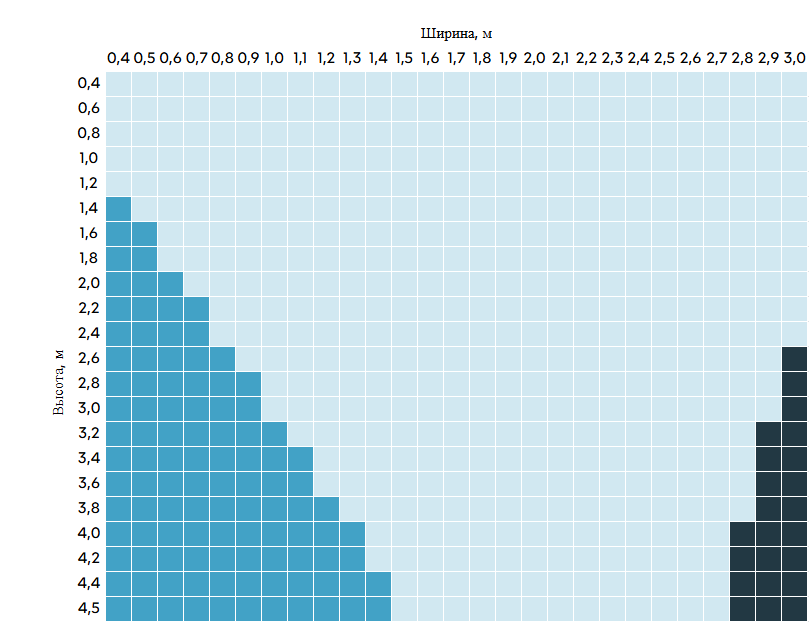

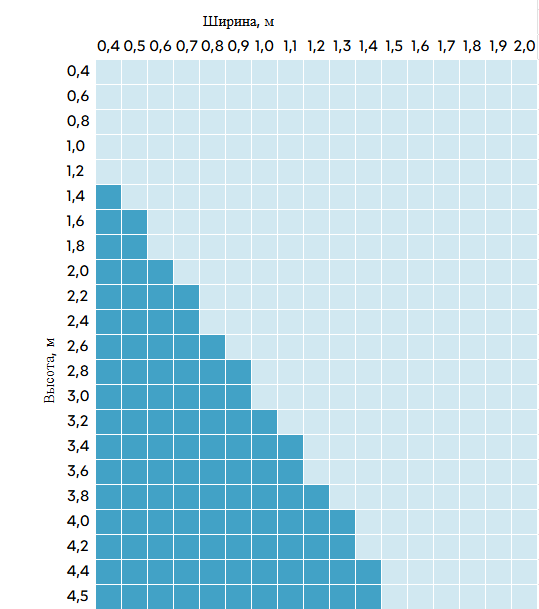

Диаграммы предельных размеров

▉ – Гарантийные размеры
▉ – Размеры превышают гарантийное соотношение 1:3
▉ – Негарантийные размеры

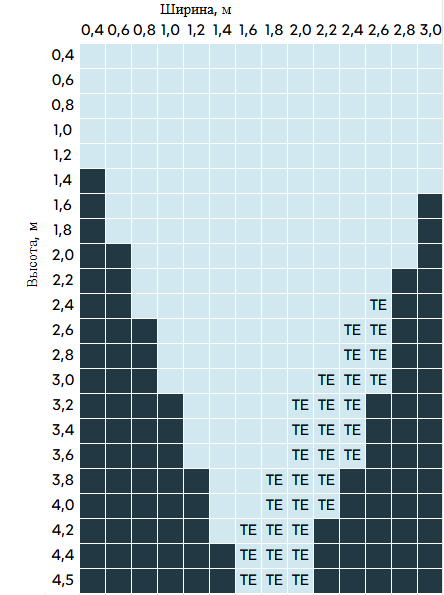

TE –Только с приводами DM25TE/L, TE/S
